Установка круиз контроля на SuperB 1, 3U, AWT Tempomat
Автор Повідомлення
Dollars Немає
Ученик
*

Повідомлень: 11
Приєднався: Feb 2014

Повідомлення: #1
20-02-2014 12:06 Wink Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

Установил я себе круиз контроль на SuperB 1, 3U, AWT.
Так как на просторах интернета я не нашел полного описания данного процесса, я решил собрать всю полезную информацию здесь.

Для установки необходимо:
Ручка с круиз контролем на SuperB (3U0 953 513 D01C) - 390 грн.
Шнурок USB к старым компам (Радиорынок) - 20 грн.
Контакты 4 шт. 000979012Е. - от 17 грн за шт. или бесплатно кто как найдет.

У кого есть деньги - вот номер комплекта 3B0998527C - от 1400 грн.
готовый шнурок от ручки к БК 3B0 971 425 - гдето 650-850 грн.
[Зображення: 3B0971425A.jpg]

Я решил обойтись вышеуказанным комплектом. Итого по затратам 410 грн.

Итак начинаем все с отключения "-" клеммы акума.
Для этого надо снять защитный пластик.
[Зображення: b073b64s-960.jpg]
ВНИМАНИЕ! Желательно оставьте открытыми двери, передние стекла - на всякий случай.

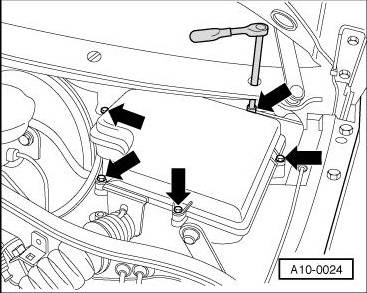

Откручиваем 5 шурупов
[Зображення: ECU_box_cover.jpg]
Далее Снимаем крышку и достаем блок с подкапотного пространства.
[Зображення: 4de7da4bc66b0.jpg]
Отщёлкиваем прижимную планку блока упраления и откладываем его в сторону.

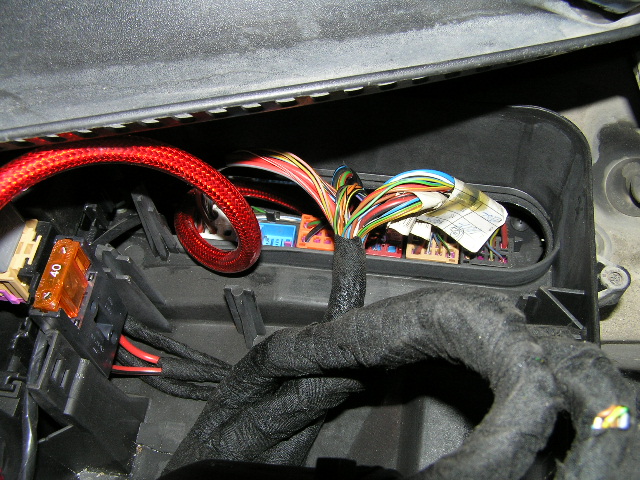

Далее видим установленную планку вот такго плана:
[Зображення: P3180022.JPG]
[Зображення: Screw.jpg]
Она крепиться 2-я болтиками по крестовую отвертку. Снимаем все ответки и откладываем в сторону, так как мы будем доставать всю планку в салон, для удобства работы с ней.
Откручиваем шурупчики.
Я открутил плоской маленькой отверткой.
далее взято от сюда и
сюда
Далее переходим в салон.

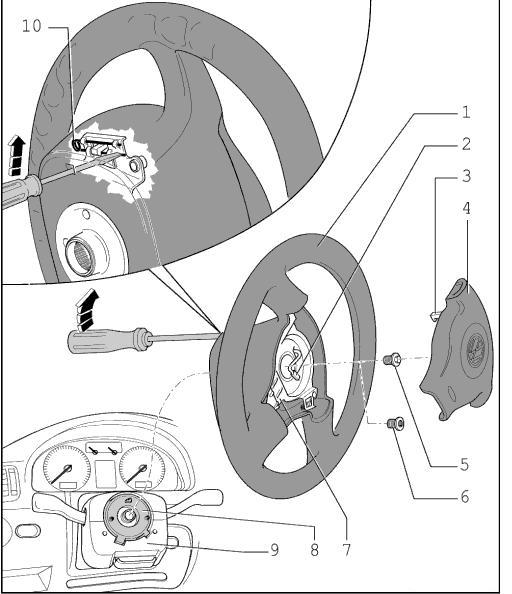

Снимаем AirBag держится на двух подпружиненых защелках, для снятия которых надо плоской отверткой, через отверстия с обратной стороны руля, отогнуть пружины.
[Зображення: Steering_wheel-1.JPG]
Вот фото отверстий. Т.к. подлезть с обратной стороны руля сложно, мы рассматривали крепление через зеркало:

[Зображення: P3180001.JPG]
Я, чтобы понять что за система и долго не играться, использовал Айфон с передней камерой. Снял за 15 сек.

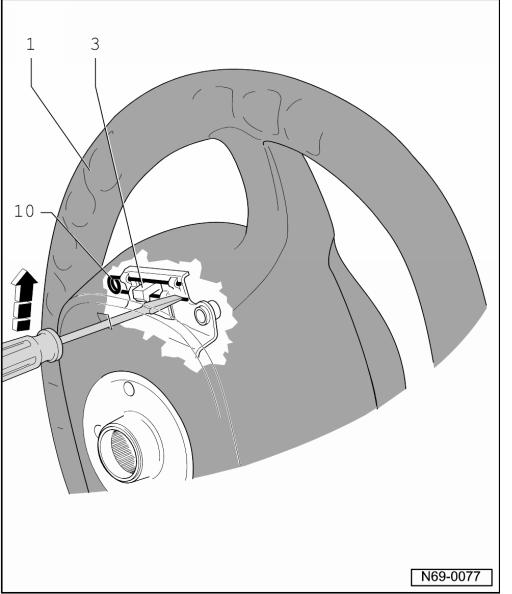

Пружина достаточно мощная, так что отвертку лучше выбрать помассивнее (но чтобы пролезла в отверстие). Да, отвертку надо поднимать вверх, а не опускать вниз!

[Зображення: Steering_wheel-2.JPG]

У нас получилось где-то через полчаса попыток, но нормальной отвертки под рукой не было (все были либо слишком большие, либо слишком маленькие).

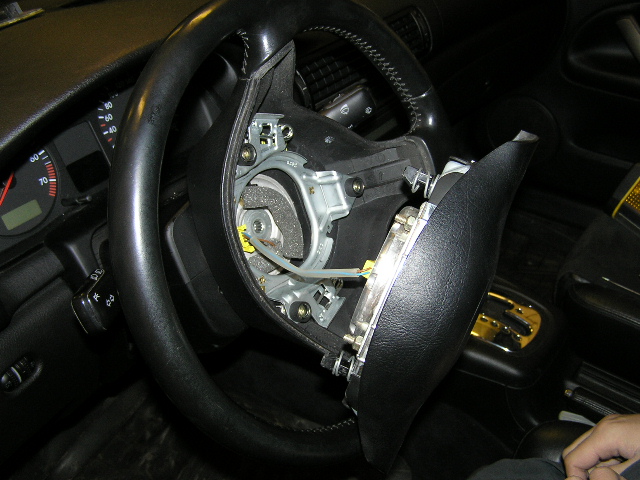

После отщелкивания второй защелки, Airbag освобождается и пытается упасть - лучше его придерживать рукой, т.к. иначе можно случайно оторвать провода, идущие к нему.

[Зображення: P3180004.JPG]

Отключаем контакты от руля (не от подушки, а именно от руля!!!).

[Зображення: 8c98e7e75f9f.jpg]

Аккуратно отключаем все провода и убираем подушку, перед нами откроется такая картина(Открутив болт руля, обязательно помечаем его положение – у меня черным маркером):
[img]www.skoda-club.org.ua/forum/newthread.php?fid=31[/img]

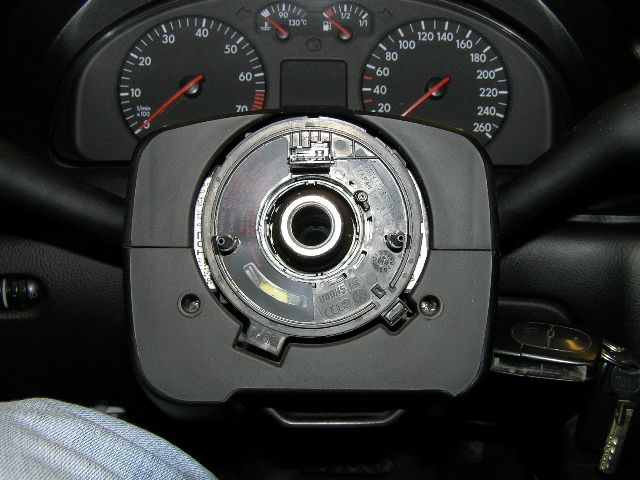

Теперь руль можно снять. Обратите внимание, под рулем специальный блок-кольцо. С ним надо обращаться очень аккуратно (вообще, пока мы его не трогаем)!
[Зображення: P3180010.JPG]

Далее снимаем верхний и нижний кожухи рулевой колонки, а также рамку со шторкой (которая стоит ближе к щитку приборов). Тут все просто, делаем как написано в книге.

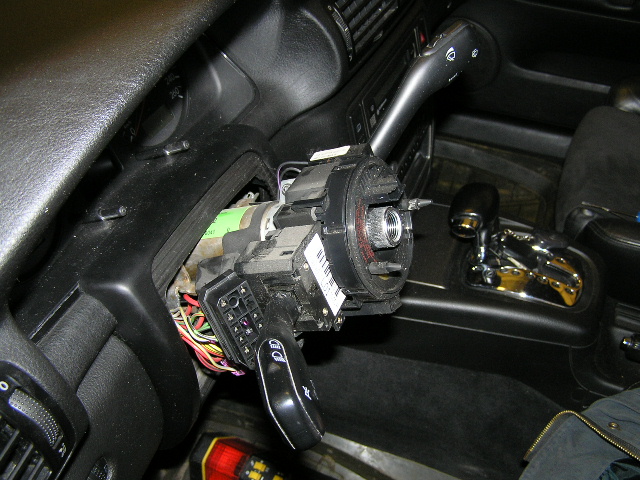

Снимаем все разъемы (если у вас есть бортовой компьютер, то на правом переключателе будет два разъема - обратите внимание!).
[Зображення: P3180012.JPG]

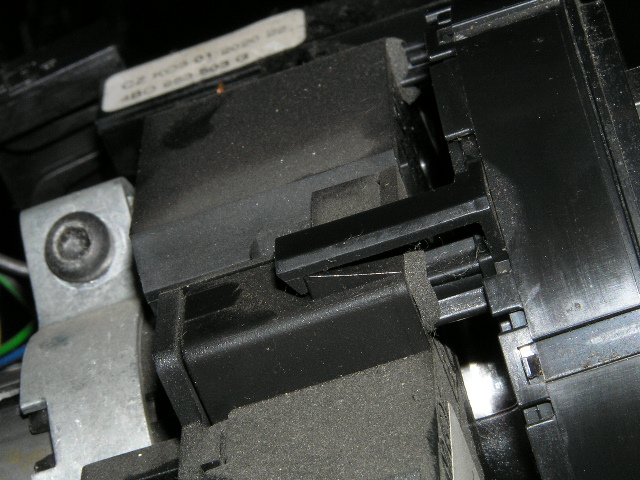

Далее, снимаем то самое кольцо. Оно держится на трех больших защелках (которые очень легко сломать, так что аккуратно!):
[Зображення: P3180013.JPG]

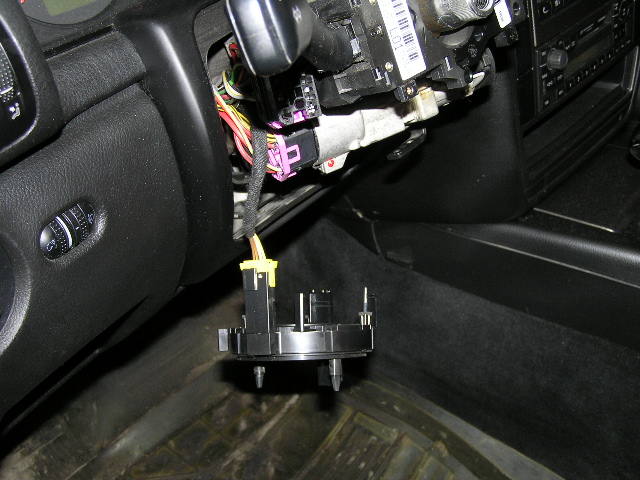

Мы его оставили висеть на оставшемся разъеме, хотя ничто не мешает отсоединить разъем и убрать кольцо куда-нибудь в сторону.
[Зображення: P3180015.JPG]

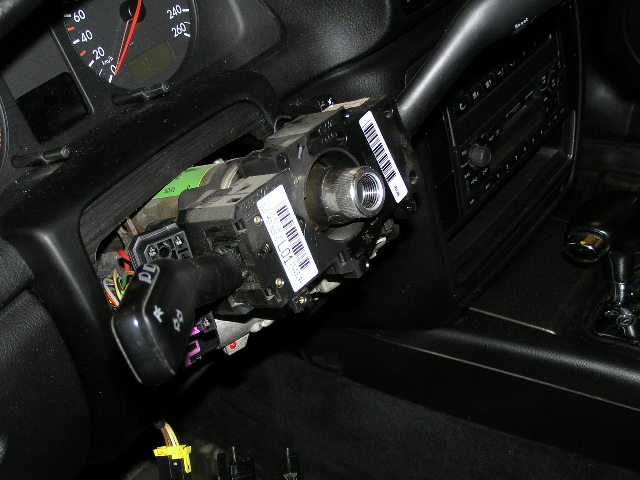

Итак, вот наш блок переключателей:
[Зображення: P3180014.JPG]


Откручиваем винт, стягивающий хомут крепления:

[Зображення: P3180016.JPG]

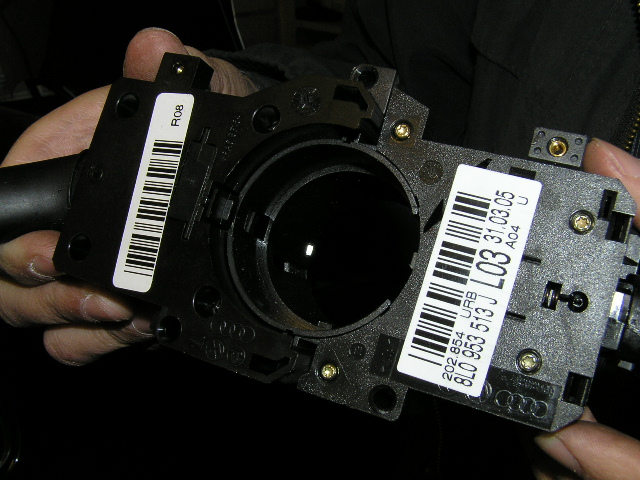

Блок переключателей в сборе теперь можно снять.
[Зображення: P3180021.JPG]

Далее находим защелку, соединяющую два переключателя вместе, аккуратно отгибаем ее отверткой и разъединяем переключатели. Обратите внимание, что в книге допущена ошибка - на картинке отвертку вставляют немного не туда, ее надо ставить ближе к кольцу. В общем, когда держите переключатели в руках, это становится очевидно.
[Зображення: Switch.jpg]

Собираем блок переключателей в обратной последовательности (уже с новым переключателем) и откладываем его в сторону. Первый этап работы завершен.

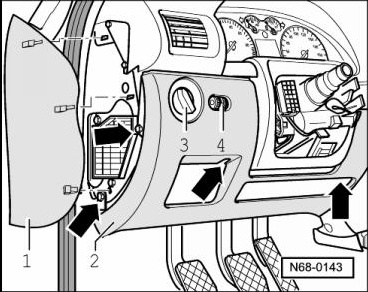

Дальше нам нужно снять нижний кожух торпедо, для чего откручиваем 4 винта и вынимаем его на себя (как-бы выдвигаем):
[Зображення: Stowage_compartment.jpg]

Отключаем разъемы выключателя света и корректора фар и убираем его.

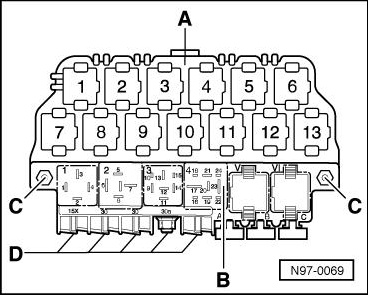

Далее, в левой части салона находим блок реле, откручиваем его (две гайки "С") и по-возможности убираем в сторону (не отключая провода).Верхняя часть А, нижняя часть В. Снимаетстя сначало В потом А. Блок реле состоит из двух частей и выглядит примерно так:
[Зображення: Relay_carrier.jpg]
Возможно, в этом месте будут расположены блоки нештатных охранных систем. Если они мешают дальнейшей работе - их надо также убрать.


Далее необходимо отрезать, снять хомуты которые держат основную проводку.
Однис слева вверху, на консоли как раз нашей планки - одноразовый, раскусываем. второй справа, тоже на планке, многоразовый, просто надавил на защетку с обратной стороны круглогубцами.

Далее работа виртуозная. Проделывать лучше вдвоем. но задача вытянуть блок к педалям.
Вот так Smile
[Зображення: P3180030.JPG]

Мой шнурок который я сделал выглядит так: имеет длину 60 см.
[Зображення: 9473b64s-480.jpg]
[Зображення: 2c73b64s-480.jpg]

Вот куда мы будем все это вставлять:
[Зображення: poprawione0017.jpg]
[Зображення: poprawione0019.jpg]
[Зображення: poprawione0020.jpg]
[Зображення: poprawione0021.jpg]

Кстати 6 пин с ручки можно подсоединить сюда.
[Зображення: poprawione0024.jpg]
[Зображення: 5be31287f7a4.jpg]
Но я подсоединил вот сюда:
Теперь нужно запитаться на какой-нибудь "+" оставшимся красным\белым проводом. Сдёргиваем фишку с коричневого разъёма. Конструктор предполагал вставить пин с ответвлением взамен имеющегося в нижнюю часть, как и в случае с белым разъёмом, но мне не удалось добраться до фиксаторов, чтобы вытолкнуть её из планки. Поэтому проделал эту процедуру с верхней частью разъёма (электрической разницы ни какой - только в расчёте если понадобится всё разбирать до голого кузова, один проводок будет мешать Smile ).
Вытаскиваем "маму" из пина 8 (чёрно-красный провод): сдвигаем сиреневую вставку поджав фиксаторы с двух сторон
[Зображення: 4de7da53c6c07.jpg]
Вот наш второй разьем T15a, куда мі будем подсоединять наши пины.
[Зображення: 2778214c93b4.jpg]


2-й пин в разъеме ручки Т10 подключается к 8-му контакту разъёма T15a
3-й пин в разъеме ручки подключается к 9-му контакту разъёма T15a
4-й и 7-м пины в разъеме ручки спаиваются вместе и идут на 10-й контакт разъёма T15a
5-й пин в разъеме ручки идет на 7-й контакт разъёма T15a
Ну и, наконец, 6-й пин - на "+"

Вот так:

T10 T15a

2 --------------- 8
3 --------------- 9
4 --------------- 10
5 --------------- 7
7 --------------- 10
Моя схема:
[Зображення: a473b64s-480.jpg]

Более детальная схема:
[Зображення: attachment.php?attachmentid=47373&d=1329063290]

Вот и все.
Далее все собираем в обратном порядке. SmileSmileSmileПрыгаю от радости

ВАЖНО!!! Правильно подключаем аккумулятор!!!! А именно: включаем зажигание. Закрываем все двери!!! В МАШИНЕ НЕ ДОЛЖНО БЫТЬ НИКОГО!!! Идем в подкапотное и подсоединяем клемму. Проскочила небольшая искорка… спокойно выдыхаем. Подушки не стрельнули!!! Отлично! Затягиваем клемму и выключаем зажигание. Все. Процедура закончена. Пора ехать тестировать

Подключаем VAG-COM = заходим блок двигателя 01 - "Вход" - и прописываем код активации 11463,
если кому надо код деактивации 16167.

Лампочки круиз контроля на панели приборов о включении - "НЕТУ"

Информация была собрана:
Фотоотчет установка круиз-контроля (темпомат) на Октавию Тур 1.6, двигатель BFQ
Дооснащение круиз-контролем Ауди
Wątek: Czy ciężko dołożyć TEMPOMAT w passacie B5 ?
Тема: Установка круиз-контроля. Статья. (осторожно, много фото!)
(Востаннє це повідомлення було змінене: 25-03-2014 10:21 Dollars.)
Шукати всі повідомлення учасника
Gr_Vetal Немає
Мегаписака
*****

Повідомлень: 6 102
Приєднався: Apr 2011
Івано-Франківськ
Skoda Octavia A5 FL. Liftback Elegance Businessline 2.0 TDI-СR 16V DPF EURO-5 DSG-6 2012
Повідомлення: #2
21-02-2014 19:55 RE: Установка круиз контроля на SuperB 1, 3U, AWT

Отличный отчет...RespectHello!

Skoda Simply Clever.
Шукати всі повідомлення учасника
шкодик Немає
ученик-специалистов
*****

Повідомлень: 2 216
Приєднався: Jul 2011
николаев
чёрная-чёрная
Повідомлення: #3
22-02-2014 23:39 RE: Установка круиз контроля на SuperB 1, 3U, AWT

хороший отчет.но разбиратьЯ удивлен RespectRespectRespectавтору

Ателье женской одежды,ищет на работу мужчину который умеет гладить и пороть Курить Упал и качаюсь
Шукати всі повідомлення учасника
Dollars Немає
Ученик
*

Повідомлень: 11
Приєднався: Feb 2014

Повідомлення: #4
26-02-2014 16:21 RE: Установка круиз контроля на SuperB 1, 3U, AWT

(22-02-2014 23:39)шкодик :  хороший отчет.но разбиратьЯ удивлен RespectRespectRespectавтору

Сам боялся разбирать, НО - опыт был, поэтому решил попробовать.
И что я Вам хочу сказать, - все болтики на месте, крепления и т.д., НИЧЕГО лишнего, все осталось на своем месте.
RulezRulezRulez
Был у меня когда-то немец, так вот я вам скажу их разбирать и собирать одно удовольствие.
(Востаннє це повідомлення було змінене: 26-02-2014 16:52 Dollars.)
Шукати всі повідомлення учасника
Rom4ik Немає
Рассказчик
**

Повідомлень: 111
Приєднався: Dec 2013
Киев-Барышевка
Skoda Superb 1 WV T4
Повідомлення: #5
07-05-2014 15:36 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

Красота, себе тоже буду ставить на днях,только ручку куплю
Шукати всі повідомлення учасника
skillsss Немає
Писатель
***

Повідомлень: 323
Приєднався: Dec 2012
Ровно
Superb
Повідомлення: #6
07-05-2014 15:45 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

Тоже на свой Суперб ставил сам, ничего сложного нету. Зато вещь очень класнаяRulezRulezRulez
Шукати всі повідомлення учасника
mr.zapadlo Немає
Українець
*****

Повідомлень: 2 172
Приєднався: Mar 2013
Івано-Франківськ
Sub old 1.8t awt (був) А7 MT 2.0TDI sarai (була) Passat 2.0tdi dsg 140kw
Повідомлення: #7
07-05-2014 15:50 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

Respect мастер на все руки, я наверно не рискнуНедоумение
Шукати всі повідомлення учасника
Rom4ik Немає
Рассказчик
**

Повідомлень: 111
Приєднався: Dec 2013
Киев-Барышевка
Skoda Superb 1 WV T4
Повідомлення: #8
08-05-2014 09:18 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

А ручка с тура подойдет на суперб?
Шукати всі повідомлення учасника
Брдэ Далеко
Комбайнер на тракторці
*****

Повідомлень: 4 743
Приєднався: Jan 2009
Стольный град
octavia 1,92 TDI мало kWt
Повідомлення: #9
08-05-2014 09:22 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

(08-05-2014 09:18)Rom4ik :  А ручка с тура подойдет на суперб?
подойдет Hello!

Octavia 1.9 TDI (2006г.) AGR/No EGR/MAF delete/VNT 20@ 1.7 Bar/3bar map/Bosio Race 520 0,260 Nozzles/6 GEAR /Chip by RomSLR.
Шукати всі повідомлення учасника
biliyroman Немає
Рассказчик
**

Повідомлень: 111
Приєднався: Jan 2010
Днепропетровск
octavia tour 1.8t
Повідомлення: #10
08-05-2014 10:09 RE: Установка круиз контроля на SuperB 1, 3U, AWT Tempomat

А на agu знает как все реализавать? На форуме есть тема, но нет четкой процедуры как здесь ( респект автору). У меня есть все: блок двигателя на agu с поддержкой круиза(06A906016CH), дроссельная заслонка с поддержкой круиза(06A133063F), ну и естественно ручка с проводкой. Толковых схем нет. Помогите.
